Проверка начинается с батареи, а не с генератора. Слабый или сильно разряженный аккумулятор меняет нагрузку на систему и может запутать результат. Осмотрите клеммы и ремень привода, если он доступен без разборки. Рядом с работающим двигателем держите руки, одежду и щупы подальше от ремней и вентиляторов.
Измерение постоянного напряжения

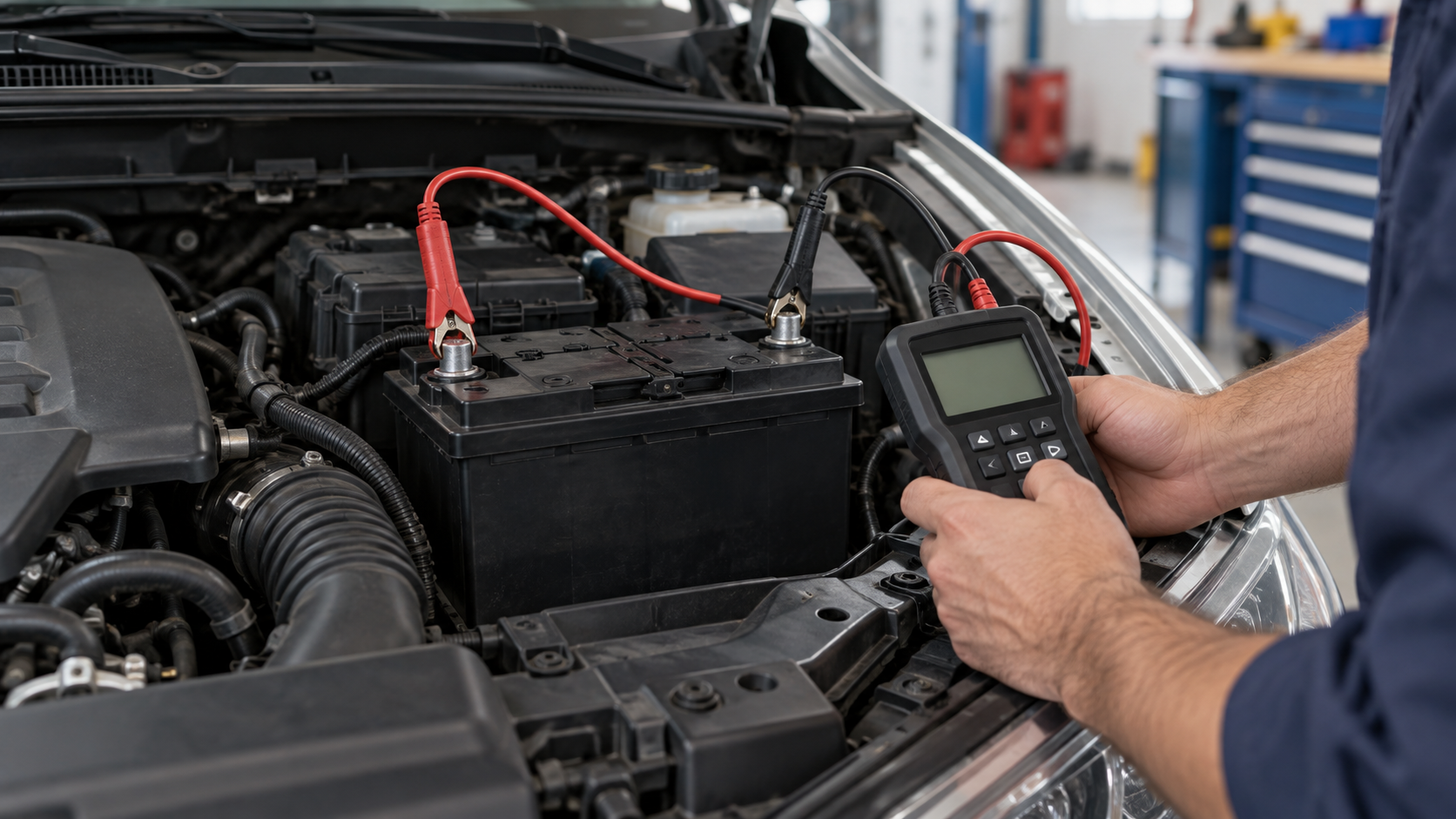

- Переведите мультиметр в режим DC V. Подключите красный щуп к плюсовому выводу батареи, чёрный к минусовому.
- На заглушенном автомобиле запишите напряжение после предусмотренной производителем паузы.
- Запустите двигатель и дайте системе стабилизироваться. Повторите измерение на холостом ходу.
- Включите фары, вентилятор отопителя и обогрев заднего стекла, если руководство не запрещает такую проверку. Снова запишите показание, затем при необходимости выполните измерение на частоте вращения из сервисной процедуры.
Напряжение при работающем двигателе обычно должно отличаться от состояния покоя и оставаться в диапазоне, который задаёт изготовитель автомобиля. Fluke приводит 13,7-14,7 В как типичный диапазон обычной системы, но современные «умные» генераторы могут намеренно понижать и повышать напряжение. Поэтому одно число вне этого примера не является готовым диагнозом.
Что ещё проверить
Если напряжение низкое, измерьте падение напряжения на плюсовом и минусовом проводе под нагрузкой по сервисной процедуре. Плохая масса или окисленный провод могут имитировать неисправность генератора.
Перевод мультиметра в режим AC позволяет оценить пульсации выпрямителя. Fluke рекомендует проверять их на клеммах батареи с включённой нагрузкой и отдельно подчёркивает, что руки и провода должны быть вдали от вращающихся деталей. Предельную пульсацию лучше брать из документации автомобиля или генератора.
Если горит лампа зарядки, напряжение нестабильно, слышен шум привода или батарея кипит, прекратите эксперимент. Нужна проверка ремня, регулятора, проводов, массы и генератора как единой системы, а не замена детали по одному измерению.
