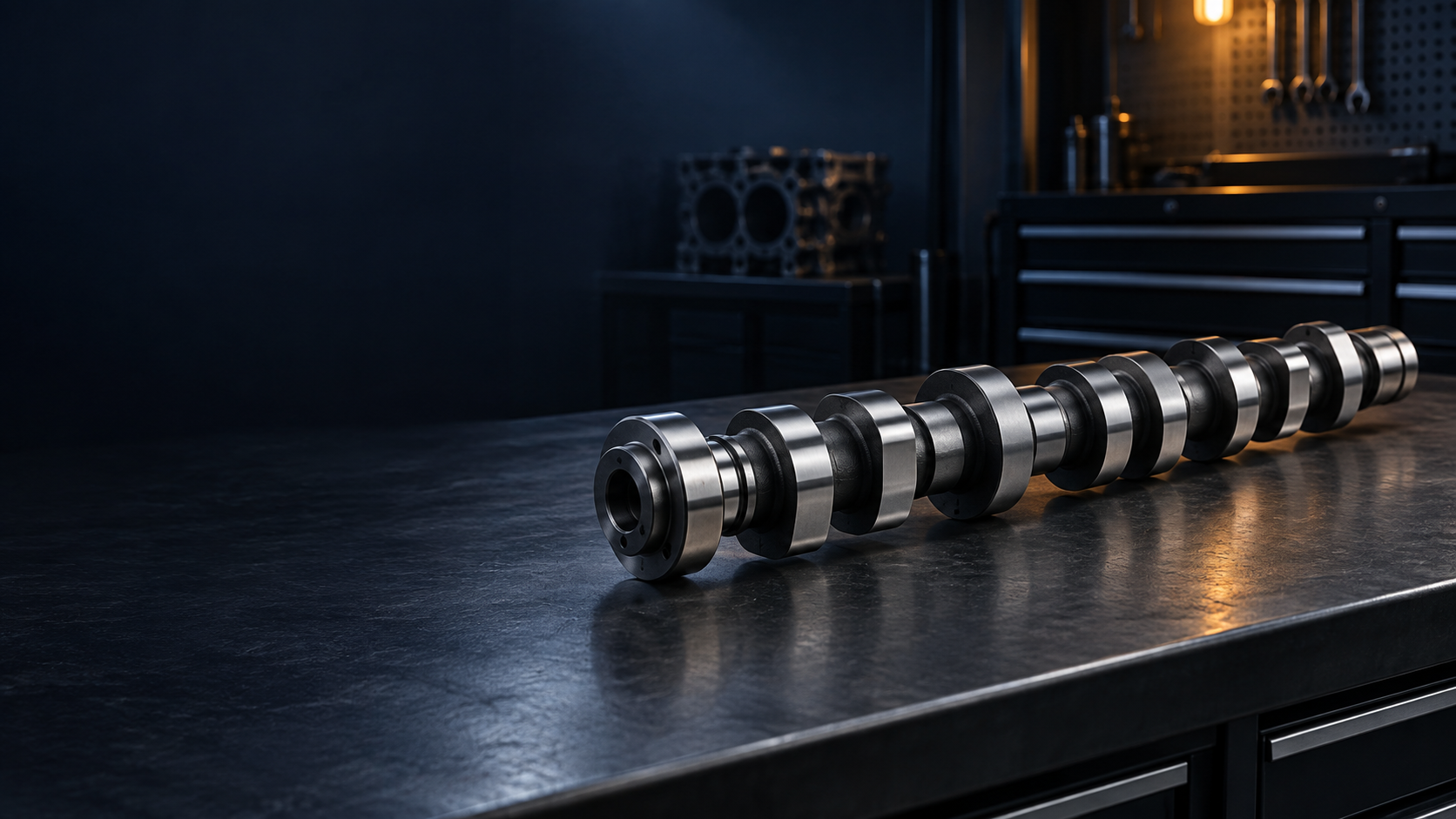

Распределительный вал открывает впускные и выпускные клапаны по расписанию, согласованному с движением поршней. Его кулачки превращают вращение в поступательное движение толкателя или рычага, после чего пружина закрывает клапан.
Почему кулачок не круглый
Выступ задает подъем клапана, а его форма определяет скорость открытия и длительность. Schaeffler описывает рычаг, который преобразует вращение распредвала в точный подъем клапана с небольшими потерями. Контактная пара постоянно работает под нагрузкой и зависит от смазки.
Как вал связан с коленвалом
Ремень или цепь ГРМ удерживает фазу. В четырехтактном двигателе распредвал вращается вдвое медленнее коленчатого. Если привод перескакивает, клапаны начинают открываться не вовремя, двигатель теряет тягу, а на некоторых моторах возникает механический контакт с поршнями.
Что делает фазорегулятор
Механизм изменения фаз немного поворачивает распредвал относительно привода. Блок управления так меняет время открытия клапанов для разных оборотов и нагрузок. Отдельные системы также меняют подъем. Ошибка фаз может быть связана не с самим валом, а с давлением масла, клапаном управления или датчиком.
Когда подозревать износ
Стертый кулачок дает потерю подъема, шум и пропуски, но подтверждается измерением и осмотром. Низкое давление масла и забитые каналы повреждают шейки и постели. При ремонте проверяют связанные рычаги или толкатели: новая деталь быстро пострадает от изношенной пары.
