Что такое датчик Холла?

Датчик Холла реагирует на магнитное поле. В полупроводниковом элементе под действием поля возникает поперечное напряжение, которое электроника усиливает и преобразует в аналоговый или цифровой сигнал.

Где его применяют

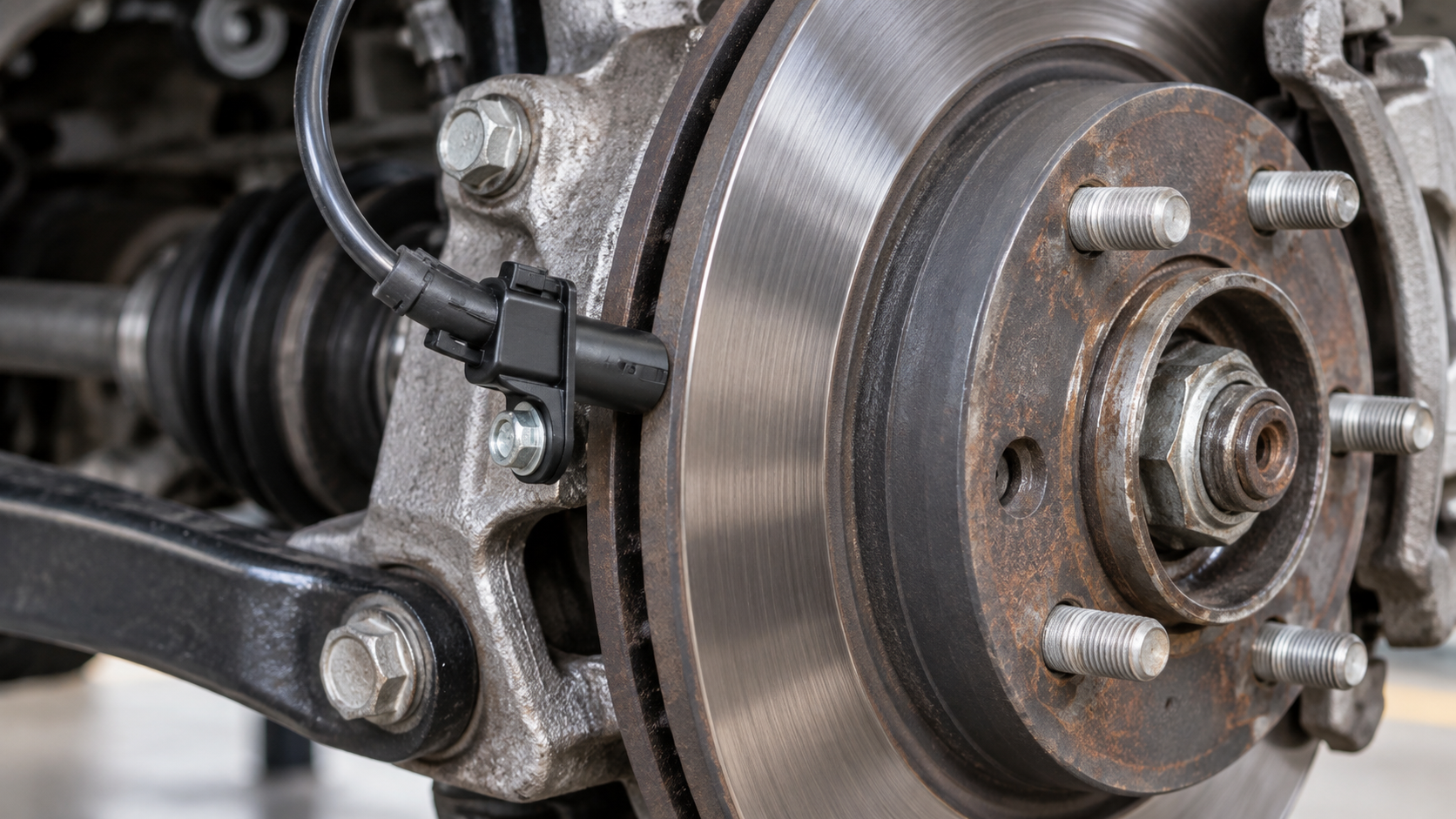

В автомобиле такие датчики измеряют скорость колеса или вала, положение педали, селектора и других механизмов. Магнит может быть отдельным, а мишенью служит магнитное кольцо или зубчатый элемент.

Чем он удобен

Измерение происходит без механического контакта, поэтому нет трущихся контактов. Но сигнал зависит от питания, зазора, ориентации магнитного поля и исправности проводки.

Как проверяют

Сначала изучают схему: количество проводов и форма сигнала различаются. Проверяют питание, массу и выход осциллографом или сканером. Прозвонка сопротивления подходит не каждому датчику и способна повредить активную электронику.

Почему сигнал пропадает

Металлическая стружка на магнитной мишени, повреждённое кольцо и слишком большой зазор способны искажать импульсы исправного датчика.
