Как работает автомобильное реле?

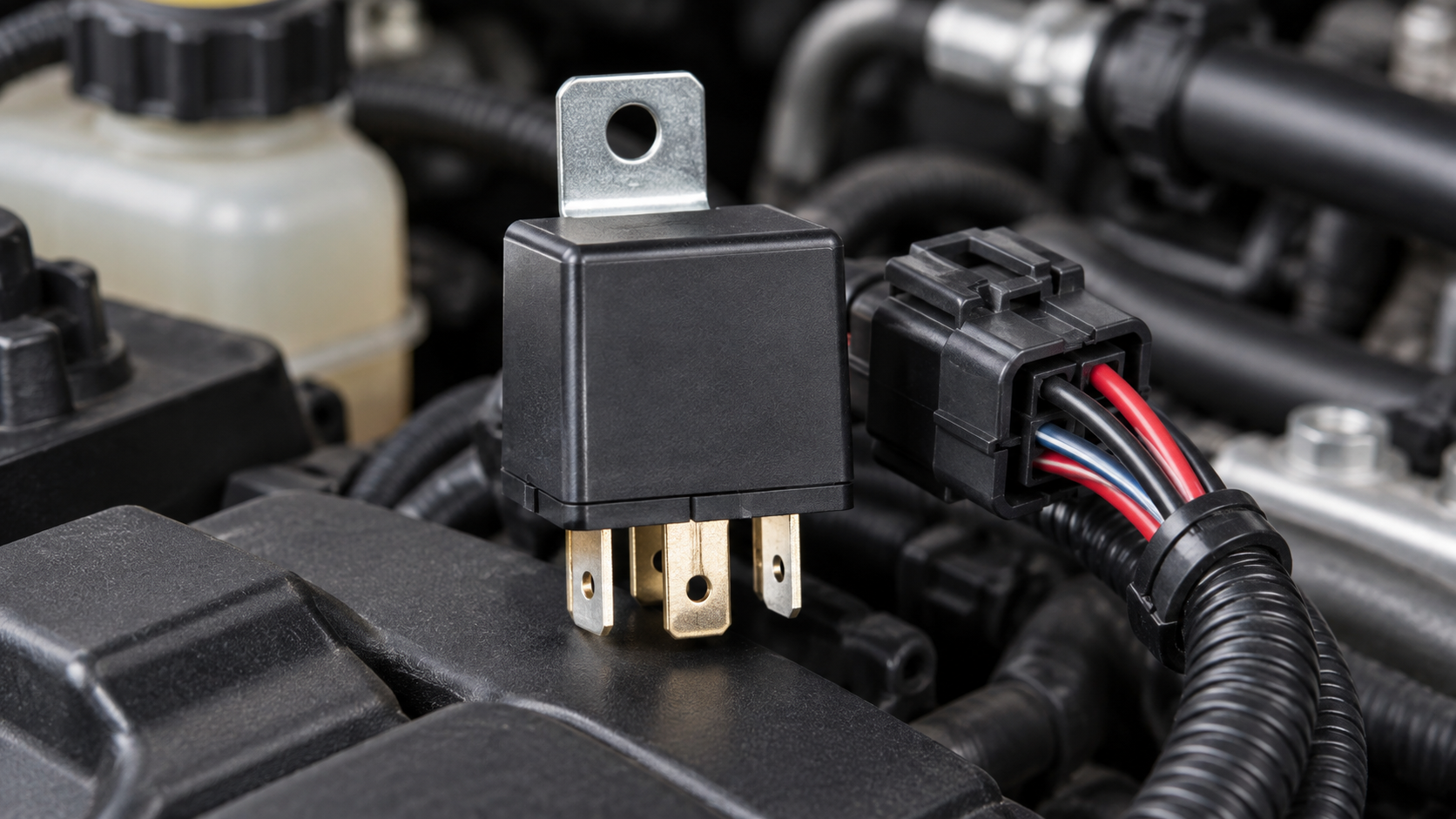

Автомобильное реле это управляемый электрический выключатель. Когда на катушку подают напряжение, магнитное поле притягивает якорь и замыкает либо размыкает силовые контакты.

Зачем оно нужно

Кнопка или блок управления может включать мощную нагрузку короткой управляющей цепью. Так работают вентиляторы, фары, насосы и обогреватели. Контакты бывают нормально разомкнутыми и переключающими.

Что означают номера

В распространённой схеме 85 и 86 относятся к катушке, 30 к общему контакту, 87 к нормально разомкнутому. Но маркировку конкретного реле всегда сверяют с рисунком на корпусе.

Как проверить

Измерьте питание и команду в колодке, затем сопротивление катушки вне цепи. Перемычка без предохранителя опасна. Реле должно соответствовать напряжению, току, распиновке и наличию защитного диода, иначе можно повредить управляющий блок.

Почему реле щёлкает, но не работает

Щелчок подтверждает движение якоря, но не качество силовых контактов. Падение напряжения проверяют под реальной нагрузкой.
