Что такое CAN-шина в автомобиле?

CAN, или Controller Area Network, это цифровая сеть автомобиля. По ней блоки управления обмениваются сообщениями без отдельного провода для каждого сигнала.

Как передаются данные

Обычно используется витая пара CAN High и CAN Low. Блок отправляет сообщение с идентификатором, а заинтересованные участники его принимают. Приоритет помогает важным сообщениям получить доступ к сети.

Зачем это автомобилю

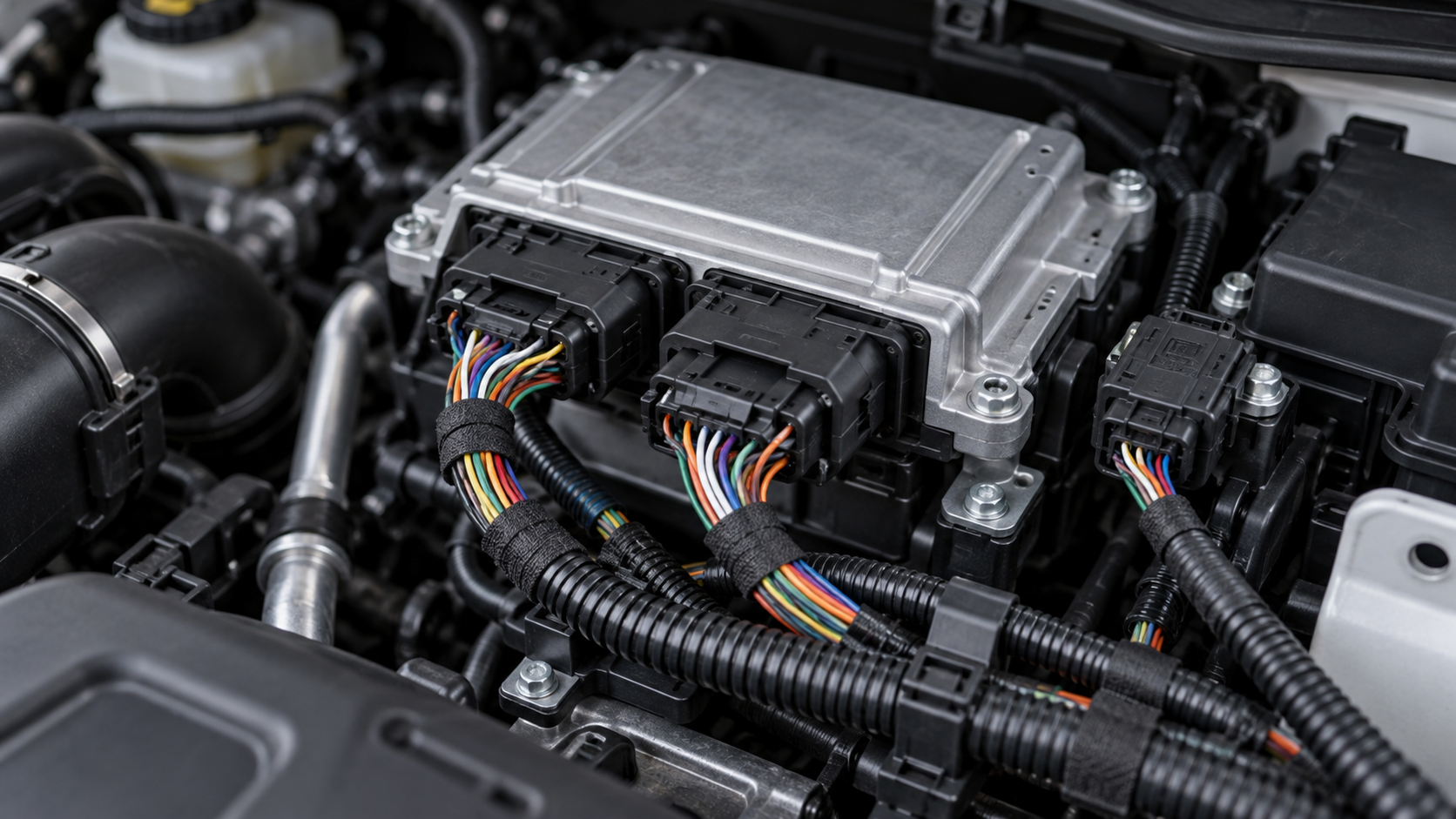

Двигатель, коробка, ABS, панель приборов и кузовные блоки могут использовать общие данные. Это сокращает проводку и позволяет системам работать совместно.

Как диагностируют

Ошибка связи может быть вызвана одним блоком, обрывом, коротким замыканием, плохим питанием или терминатором. Не подключайте контрольную лампу и не замыкайте линии. Сначала читают топологию и ошибки, затем измеряют сопротивление и осциллограмму по сервисной процедуре.
